qiskit.visualization.plot_error_map

qiskit.visualization.plot_error_map(backend, figsize=(15, 12), show_title=True, qubit_coordinates=None)

Traza el mapa de errores de un backend dado.

Parámetros

• backend (Backend) – Dado backend.
• figsize (tuple) – Tamaño de la figura en pulgadas.
• show_title (bool) – Mostrar el título o no.
• qubit_coordinates (Sequence) – Una entrada de secuencia opcional (normalmente una lista o una matriz) de coordenadas de tipo « 2d » para cada qubit. La longitud de la secuencia debe coincidir con el número de qubits del backend. La secuencia debe corresponder a las coordenadas planas, en una cuadrícula cuadrada con origen en el 0, en la que se encuentra cada qubit.

Devuelve

Una figura de matplotlib que muestra el mapa de errores.

Tipo de retorno

Figura

Eleva

• VisualizationError - El backend no proporciona errores de puerta para la puerta 'sx'.
• MissingOptionalLibraryError - Si matplotlib o seaborn no están instalados.

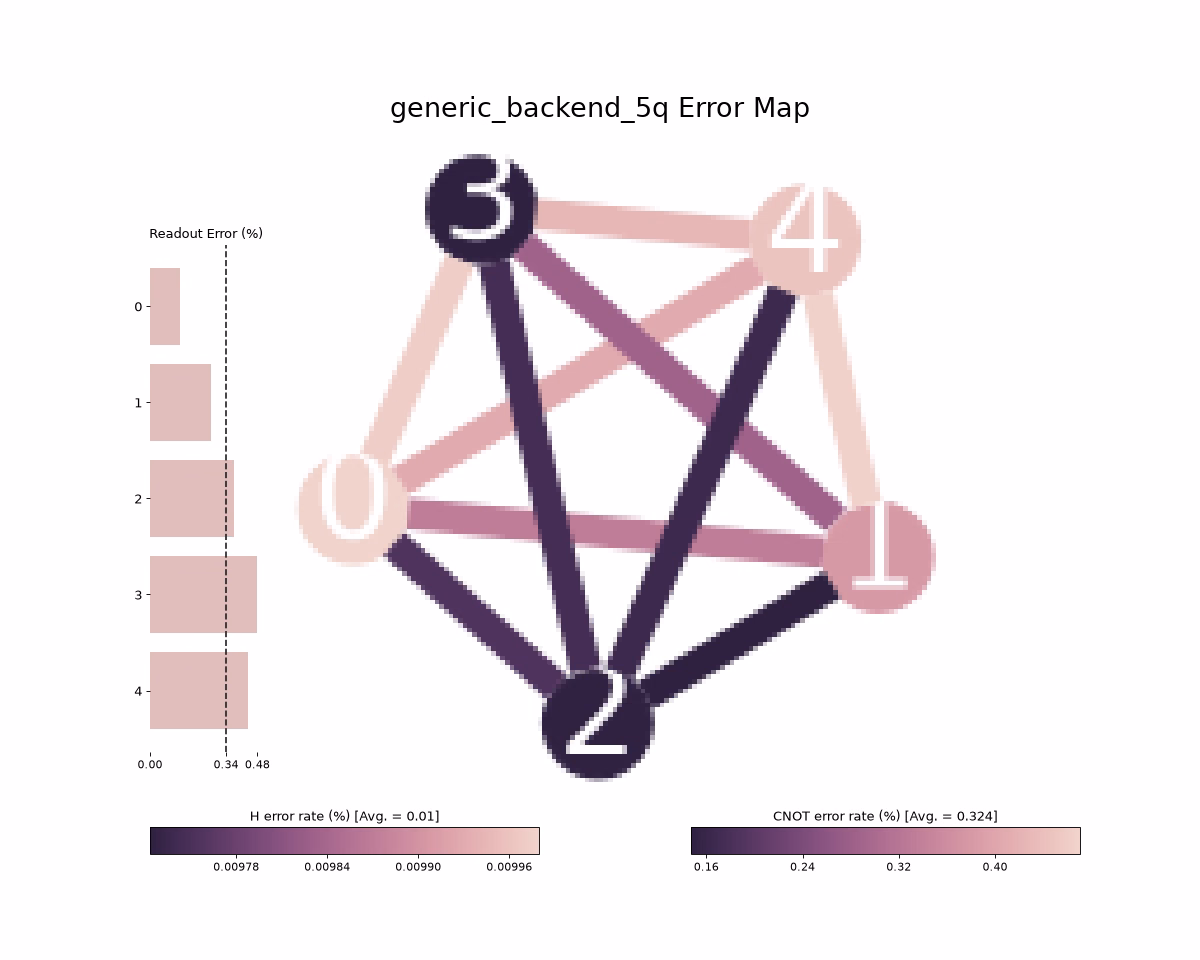

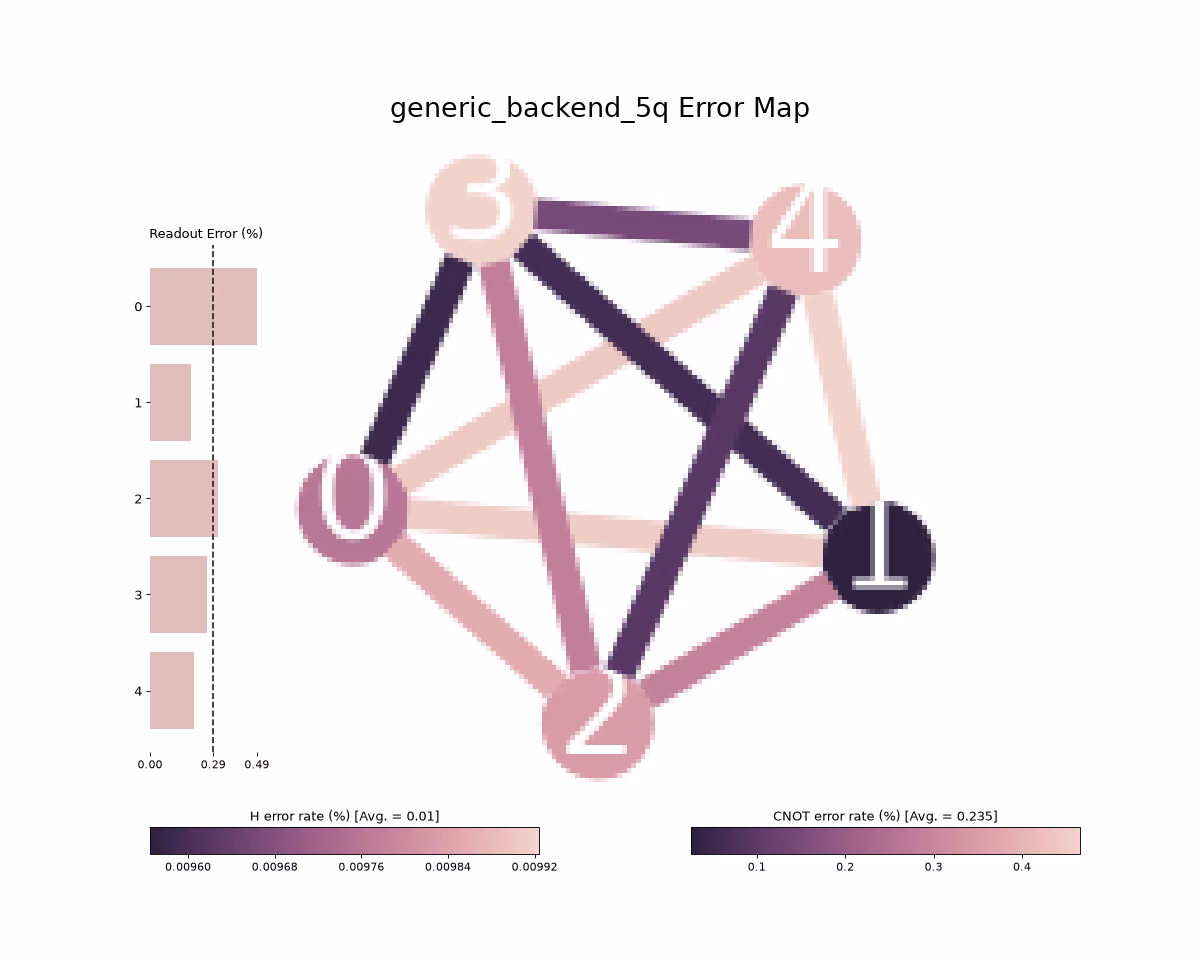

Ejemplo

from qiskit.visualization import plot_error_map
from qiskit.providers.fake_provider import GenericBackendV2

backend = GenericBackendV2(num_qubits=5)
plot_error_map(backend)
