qiskit.visualization.plot_bloch_multivector

qiskit.visualization.plot_bloch_multivector(state, title='', figsize=None, *, reverse_bits=False, filename=None, font_size=None, title_font_size=None, title_pad=1)

Tracciare una sfera di Bloch per ogni qubit.

Ogni componente $(x,y,z)$ della sfera di Bloch etichettata come "qubit i" rappresenta il valore atteso del corrispondente operatore di Pauli che agisce solo su quel qubit, cioè il valore atteso di $I_{N-1} \otimes\dotsb\otimes I_{i+1}\otimes P_i \otimes I_{i-1}\otimes\dotsb\otimes I_0$, dove $N$ è il numero di qubit, $P\in \{X,Y,Z\}$ e $I$ è l'operatore identità.

Parametri

• state (Statevector orDensityMatrix or ndarray) – uno stato quantistico a N-qubit.
• title (str) – una stringa che rappresenta il titolo del lotto
• figsize (tuple) – dimensioni di ogni singola figura della sfera di Bloch, in pollici.
• reverse_bits (bool) – Se True, traccia i qubit seguendo la convenzione di Qiskit [Default:False].
• font_size (float) – Dimensione dei caratteri per le figure della sfera di Bloch.
• title_font_size (float) – Dimensione del carattere per il titolo.
• title_pad (float) – L'imbottitura per il titolo (suptitle y posizione è 0.98
• titolo_spazio/100 **)****.** ( e l'altezza dell'immagine verrà aumentata di 1 + )
• filename (str | None) – Il percorso facoltativo in cui salvare l'immagine. Se non specificato, non viene creato alcun file per la visualizzazione. Se questa opzione è impostata, il valore restituito da questa funzione sarà None.

Risultati

Un'istanza di figura matplotlib.

Tipo di restituzione

matplotlib.figure.Figure

Aumenti

• MissingOptionalLibraryError – Richiede matplotlib.
• VisualizationError – se l'input non è uno stato valido di N qubit.

Esempi

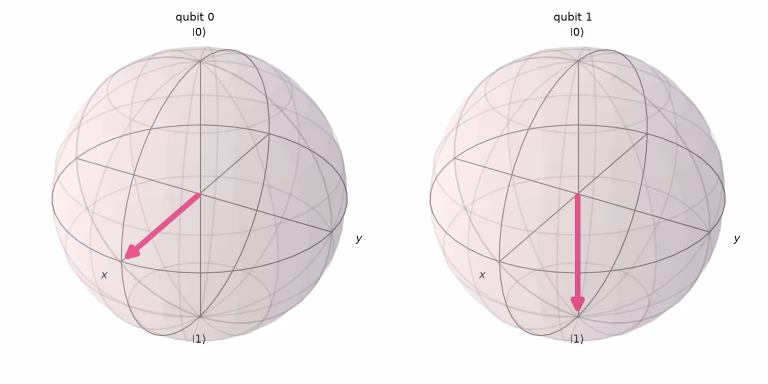

from qiskit import QuantumCircuit
from qiskit.quantum_info import Statevector
from qiskit.visualization import plot_bloch_multivector

qc = QuantumCircuit(2)
qc.h(0)
qc.x(1)

state = Statevector(qc)
plot_bloch_multivector(state)

from qiskit import QuantumCircuit
from qiskit.quantum_info import Statevector
from qiskit.visualization import plot_bloch_multivector

qc = QuantumCircuit(2)
qc.h(0)
qc.x(1)

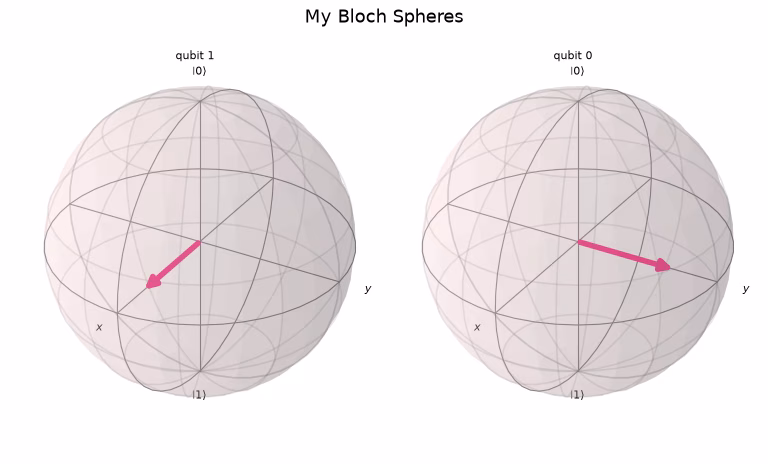

# You can reverse the order of the qubits.

from qiskit.quantum_info import DensityMatrix

qc = QuantumCircuit(2)
qc.h([0, 1])
qc.t(1)
qc.s(0)
qc.cx(0,1)

matrix = DensityMatrix(qc)
plot_bloch_multivector(matrix, title='My Bloch Spheres', reverse_bits=True)
