qiskit.visualization.plot_error_map

qiskit.visualization.plot_error_map(backend, figsize=(15, 12), show_title=True, qubit_coordinates=None)

지정된 백엔드의 오류 맵을 표시합니다.

매개변수

• backend (Backend) – 주어진 백엔드.
• figsize (tuple) – 그림 크기(인치).
• show_title (bool) – 제목 표시 여부.
• qubit_coordinates (Sequence) – 각 큐비트에 대한 2d 좌표로 구성된 선택적 시퀀스 입력(일반적으로 리스트나 배열 형태). 시퀀스의 길이는 백엔드의 큐비트 수와 일치해야 합니다. 이 시퀀스는 각 큐비트가 위치한 0을 기점으로 하는 정사각형 격자상의 평면 좌표여야 합니다.

리턴

오류 맵을 보여주는 matplotlib 그림.

리턴 유형

그림

레이즈

• VisualizationError – 백엔드는 ‘sx’ 게이트에 대한 게이트 오류를 제공하지 않습니다.
• MissingOptionalLibraryError – matplotlib 또는 seaborn이 설치되어 있지 않은 경우.

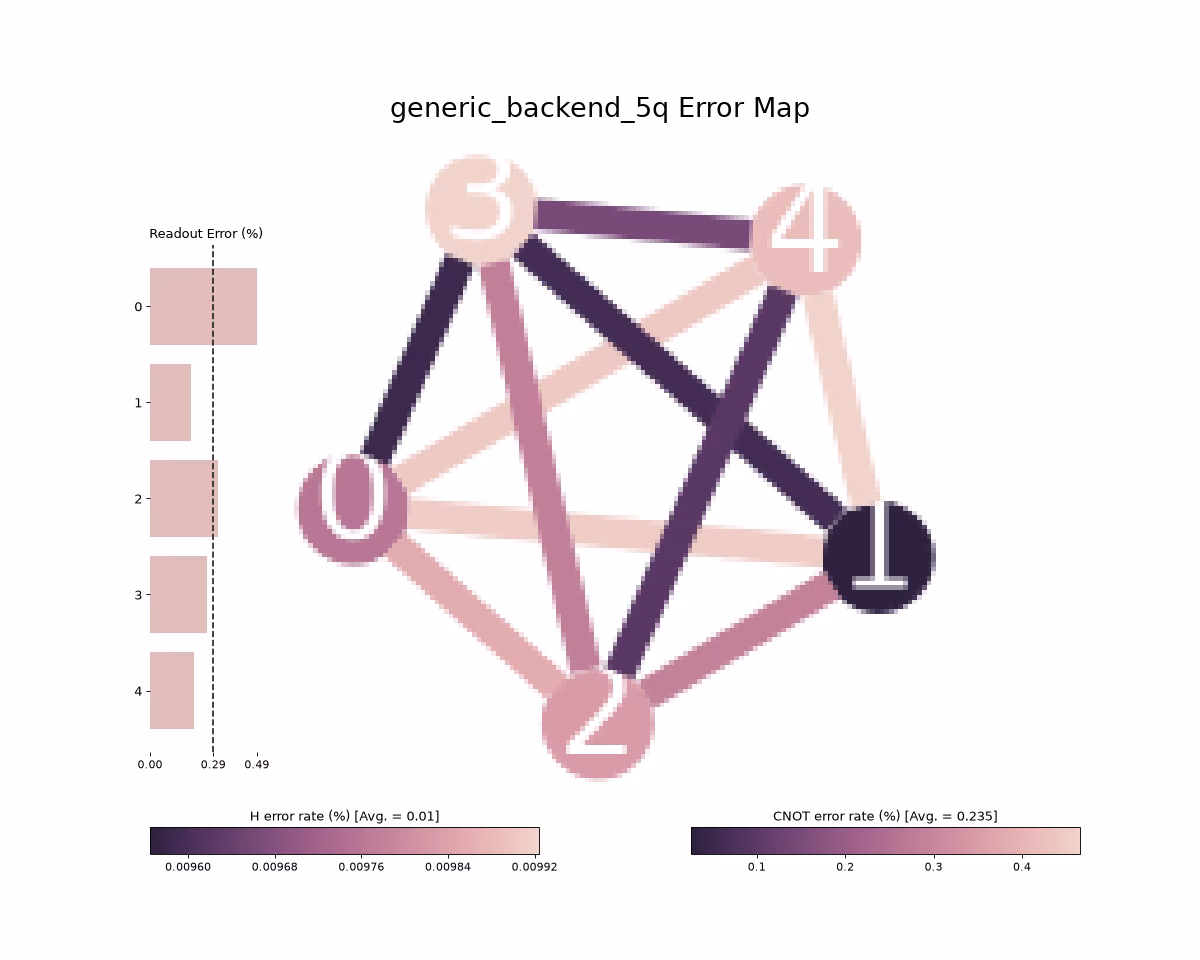

예제

from qiskit.visualization import plot_error_map
from qiskit.providers.fake_provider import GenericBackendV2

backend = GenericBackendV2(num_qubits=5)
plot_error_map(backend)
