qiskit.visualization.plot_error_map

qiskit.visualization.plot_error_map(backend, figsize=(15, 12), show_title=True, qubit_coordinates=None)

Affiche la carte des erreurs d'un backend donné.

Paramètres

• backend (Backend) – Backend donné.
• figsize (tuple) – Taille de la figure en pouces.
• show_title (bool) – Afficher le titre ou non.
• qubit_coordinates (Sequence) – Une entrée de séquence facultative (généralement une liste ou un tableau) contenant les coordonnées d' 2d s pour chaque qubit. La longueur de la séquence doit correspondre au nombre de qubits du backend. La séquence doit correspondre aux coordonnées planes, dans une grille carrée dont l'origine est à 0, où se trouve chaque qubit.

Retours

Une figure matplotlib montrant la carte des erreurs.

Type de retour

Figure

Augmentations

• VisualizationError – Le backend ne renvoie pas d'erreurs pour la porte « sx ».
• MissingOptionalLibraryError – Si matplotlib ou seaborn n'est pas installé.

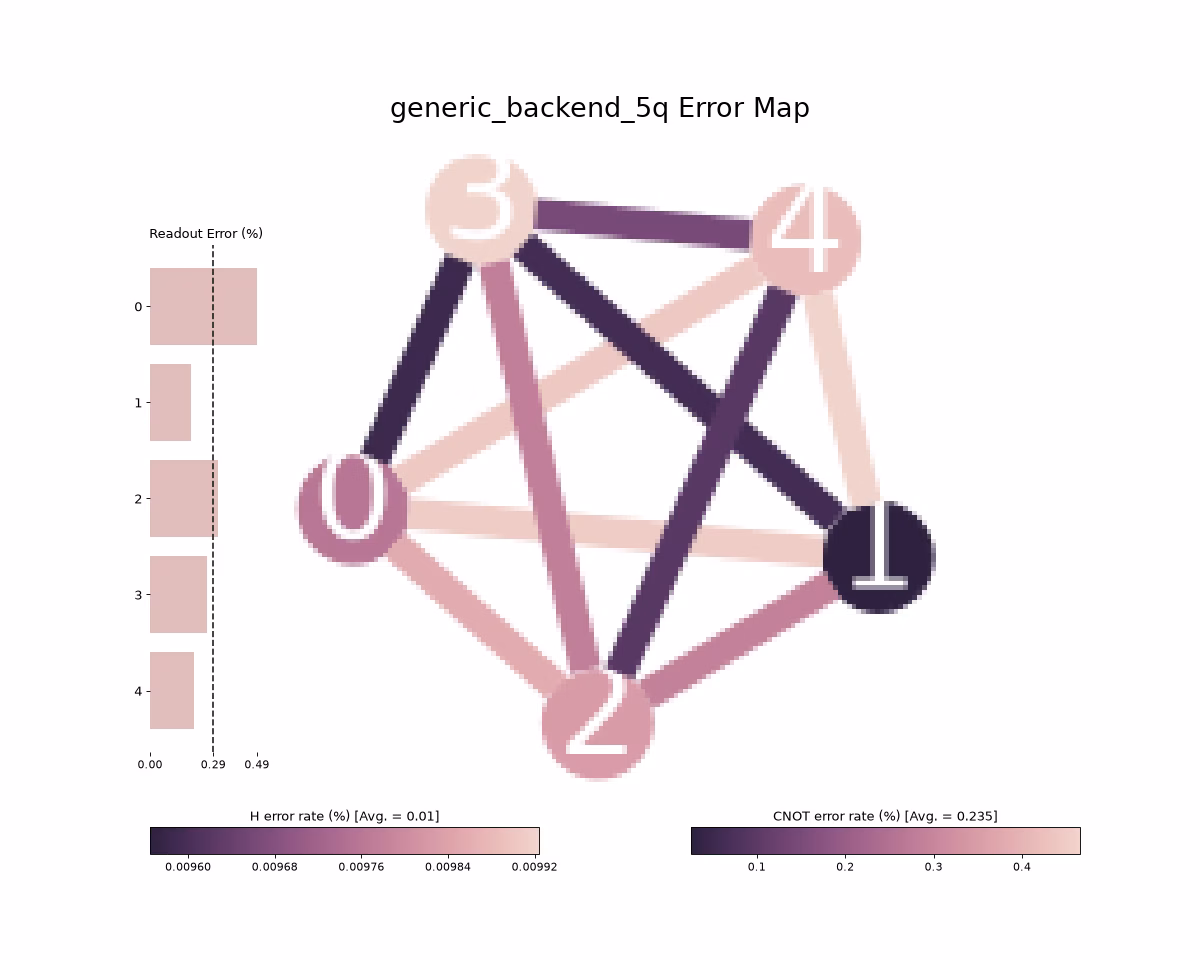

Exemple

from qiskit.visualization import plot_error_map
from qiskit.providers.fake_provider import GenericBackendV2

backend = GenericBackendV2(num_qubits=5)
plot_error_map(backend)
