qiskit.visualization.plot_error_map

qiskit.visualization.plot_error_map(backend, figsize=(15, 12), show_title=True, qubit_coordinates=None)

Stellt die Fehlerkarte eines bestimmten Backends dar.

Parameter

• backend (Backend) – Gegebenes Backend.
• figsize (tuple) – Größe der Figur in Zoll.
• show_title (bool) – Den Titel anzeigen oder nicht.
• qubit_coordinates (Sequence) – Eine optionale Sequenzeingabe (meistens eine Liste oder ein Array) von Koordinaten im Format „ 2d “ für jedes Qubit. Die Länge der Sequenz muss mit der Anzahl der Qubits auf der Backend-Seite übereinstimmen. Die Sequenz sollte die ebenen Koordinaten in einem quadratischen Raster mit Null-Index bilden, in dem sich jedes Qubit befindet.

Rückgabe

Eine Matplotlib-Abbildung, die eine Fehlerkarte zeigt.

Rückgabetyp

Abbildung

Erhöht

• VisualizationError – Das Backend liefert keine Gate-Fehler für das „sx“-Gate.
• MissingOptionalLibraryError – Falls matplotlib oder seaborn nicht installiert sind.

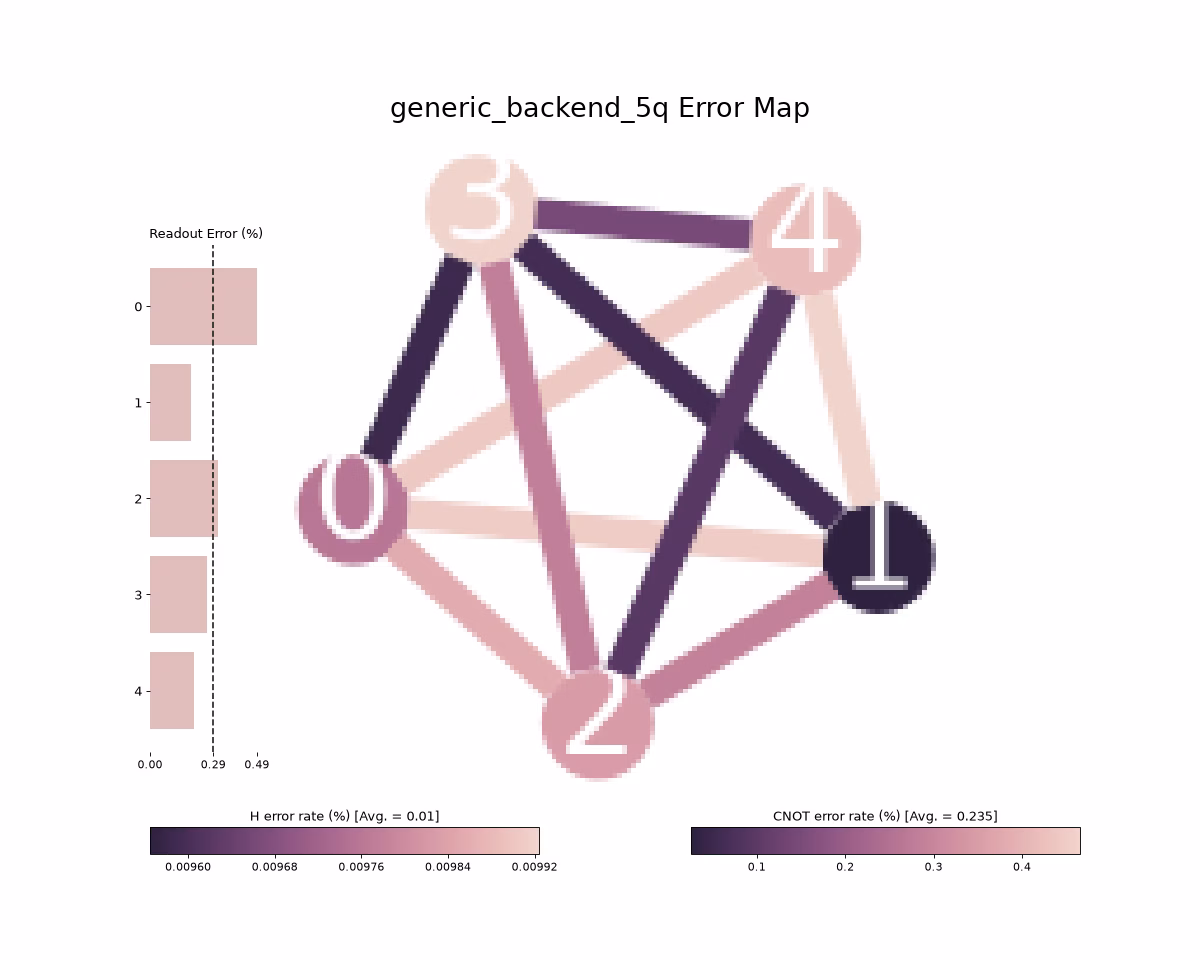

Beispiel

from qiskit.visualization import plot_error_map
from qiskit.providers.fake_provider import GenericBackendV2

backend = GenericBackendV2(num_qubits=5)
plot_error_map(backend)
