qiskit.visualization.plot_error_map

qiskit.visualization.plot_error_map(backend, figsize=(15, 12), show_title=True, qubit_coordinates=None)

指定したバックエンドのエラーマップをプロットします。

パラメーター

• backend (Backend) – 与えられたバックエンド。
• figsize (tuple) – フィギュアのサイズ（インチ）。
• show_title (bool) – タイトルを表示するかどうか。
• qubit_coordinates (Sequence) – 各量子ビットに対する 2d 座標のオプションのシーケンス入力（リストまたは配列が一般的）。 シーケンスの長さは、バックエンドの量子ビット数と一致している必要があります。 この配列は、各量子ビットが配置されている0を起点とする正方格子上の平面座標であるべきです。

戻り値

エラーマップを示すmatplotlibの図。

戻りの型

図

レイズ

• VisualizationError - バックエンドは'sx'ゲートのゲートエラーを提供しない。
• MissingOptionalLibraryError - matplotlibまたはseabornがインストールされていない場合。

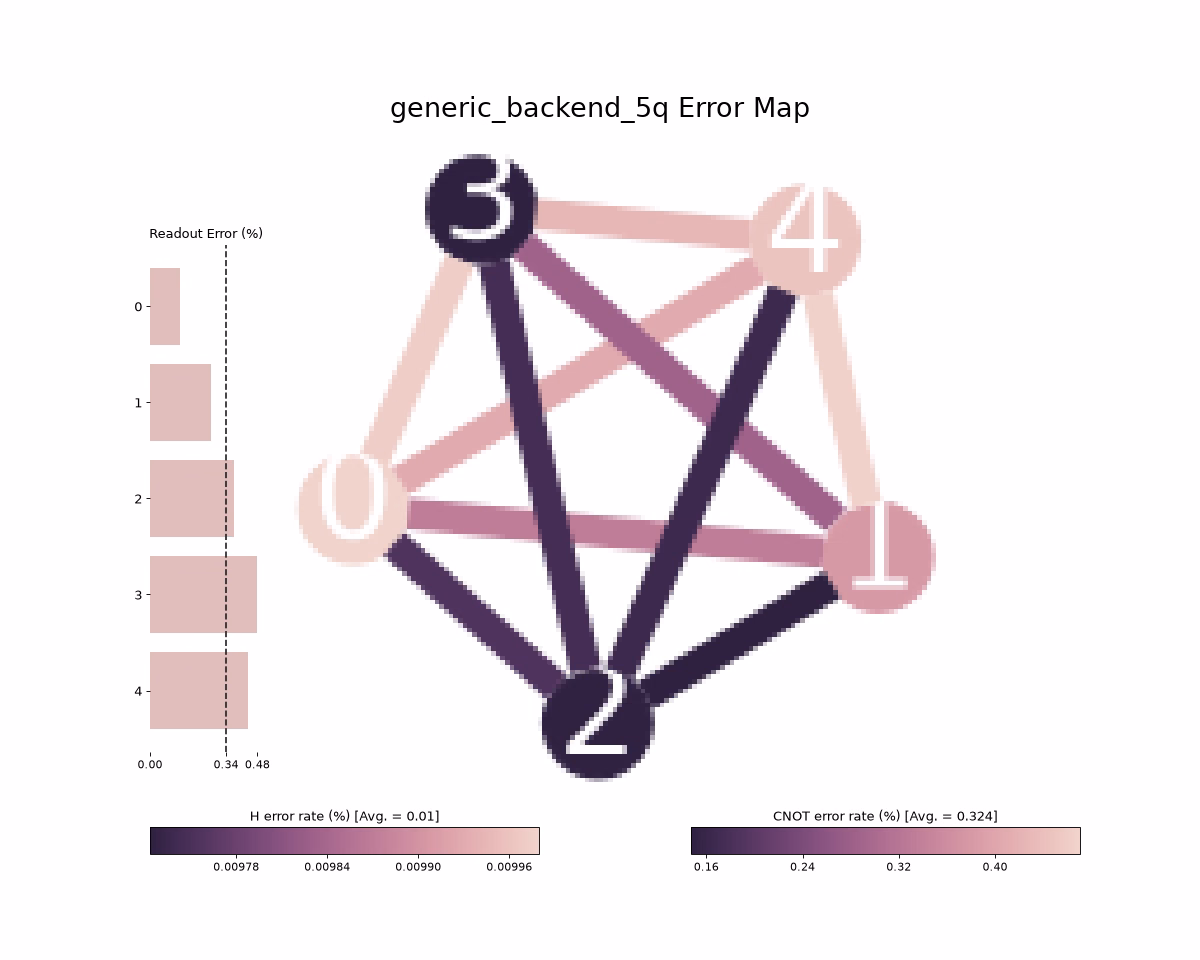

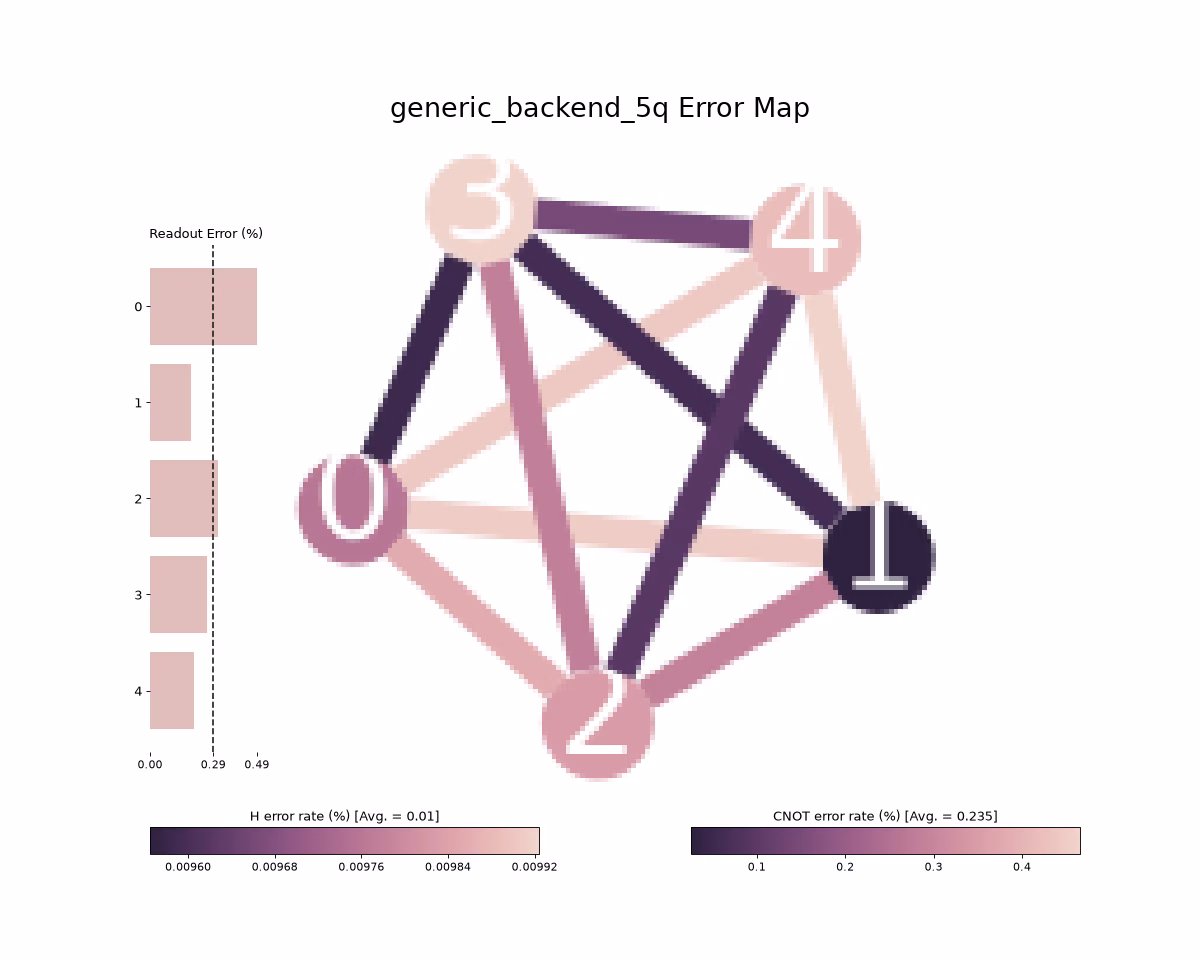

例

from qiskit.visualization import plot_error_map
from qiskit.providers.fake_provider import GenericBackendV2

backend = GenericBackendV2(num_qubits=5)
plot_error_map(backend)
