qiskit.visualization.plot_error_map

qiskit.visualization.plot_error_map(backend, figsize=(15, 12), show_title=True, qubit_coordinates=None)

Traccia la mappa degli errori di un determinato backend.

Parametri

• backend (Backend) – Dato il backend.
• figsize (tuple) – Dimensioni della figura in pollici.
• show_title (bool) – Mostrare o meno il titolo.
• qubit_coordinates (Sequence) – Un input opzionale di sequenza (di solito sotto forma di lista o array) contenente le coordinate dell' 2d e per ciascun qubit. La lunghezza della sequenza deve corrispondere al numero di qubit presenti nel backend. La sequenza dovrebbe corrispondere alle coordinate planari in una griglia quadrata con origine in (0,0) in cui si trova ciascun qubit.

Risultati

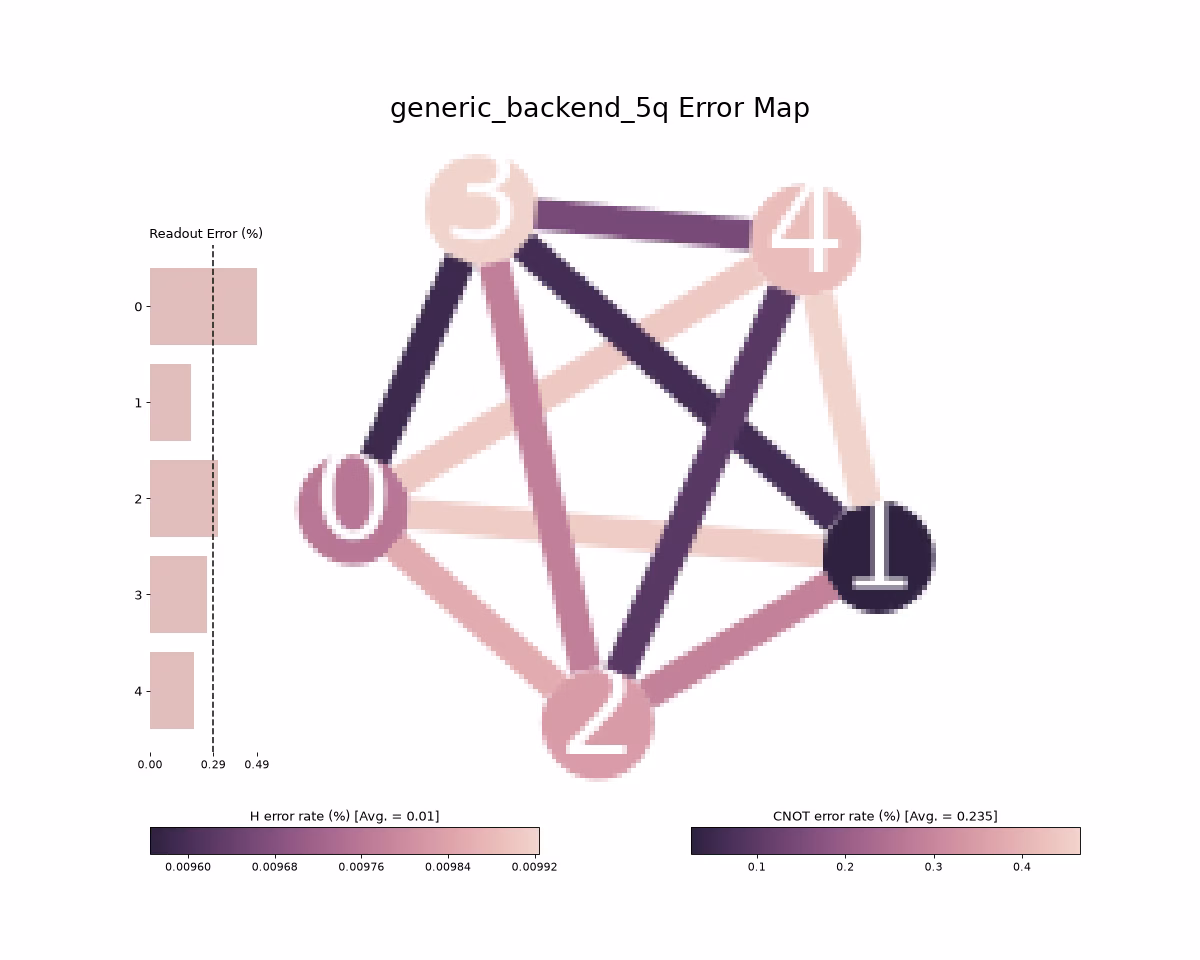

Figura matplotlib che mostra la mappa degli errori.

Tipo di restituzione

Figura

Aumenti

• VisualizationError – Il backend non segnala errori relativi al gate “sx”.
• MissingOptionalLibraryError – Se matplotlib o seaborn non sono installati.

Esempio

from qiskit.visualization import plot_error_map
from qiskit.providers.fake_provider import GenericBackendV2

backend = GenericBackendV2(num_qubits=5)
plot_error_map(backend)
